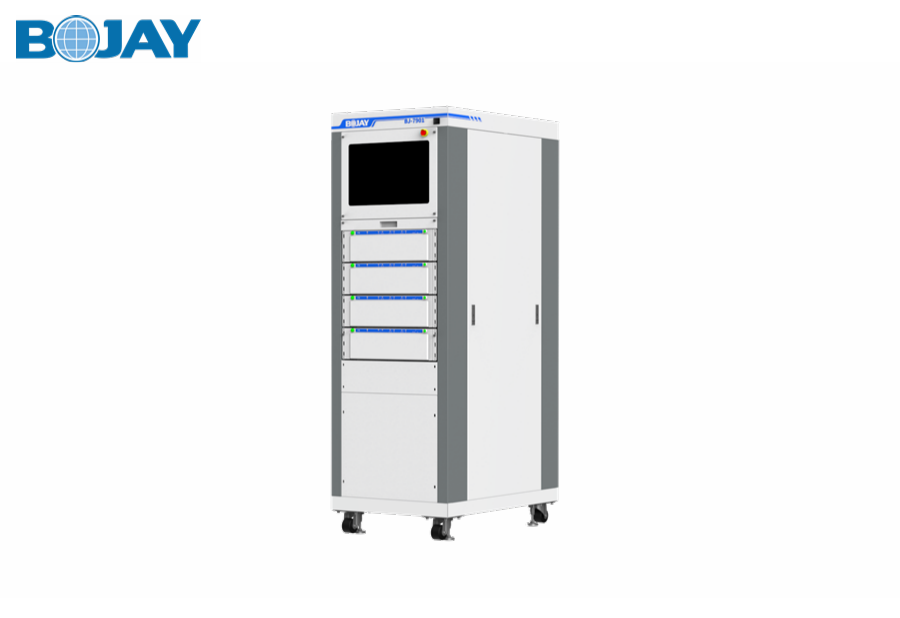

射频测试pp电子娱乐官网的解决方案

bj-pg电子官方

● 应用于pcba传导测试;

● 产线测试设备。



应用范围:

,适用于pcba射频传导测试,在0.7~6ghz工作频率范围内提供了干净的射频环境,适合自动化生产线。


产品特点:

● 测试平台支持4dut并行测试,机柜最多可集成5个平台;

● 屏蔽箱配置48个rf通道,每块单板最多12个rf通道,通道vswr<1.25;

● 高集成度模块化设计,集成电脑,小型化电源于一体;

● 数据接口及电源信号都采用emi滤波器降低射频杂讯干扰;

● 在uut端集成eos电路,全方位保护eos/esd;

● 手动或远程操作,适用于自动化生产线;

● 模块化设计,90%的组件可重复使用。母子夹结构,实现10分钟快速换线;

● 屏蔽箱内配备冷却系统,确保产品在测试过程中温度控制在正常范围内;

● uut电源小型化,vbus vbat 4通道可控,支持远程补偿和,良好的动态响应满足dut大功率跳变校准的要求。


机械规格:

操作方式手动操作
外形尺寸(整机结构)600(w)*900(d)*1805(h)mm
外形尺寸(测试箱体)444(w)*813.5(d)*132(h)mm
内部尺寸(内部空间)450(w)*880(d)*1558(h)mm
开门外形尺寸450(w)*1374(d)*1805(h)mm
开关门尺寸400(w)*111(h)mm
开关门方式气动控制
颜色电脑白
重量约220kg



测试软件平台:

● 支持所有5g fr1 sub-6 ghz,lte tdd / fdd和其他传统2g / 3g技术;

● 支持无线技术,包括wi-fi (802.11a / ac / ax / b / g / n),蓝牙,zigbee和流行的导航技术。
