射频测试pp电子娱乐官网的解决方案

射频天线-pg电子官方

● 适用于5g fr2 ota测试,可作为选配件兼容各种测试应用场景;

● 超宽频,支持18-54ghz,覆盖所有fr2频段;

● 高增益,应用频段内典型值15dbi



主要特点:

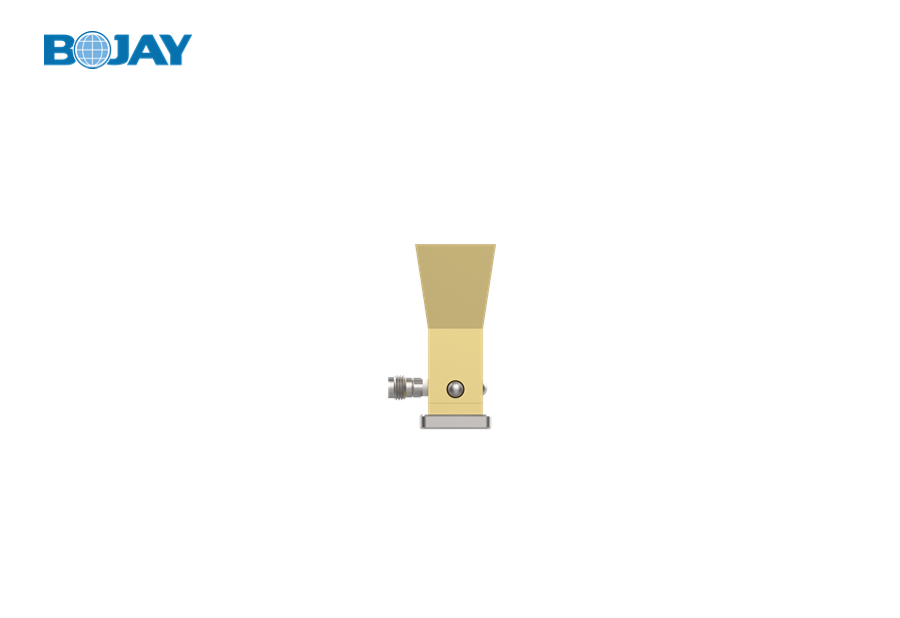

aqrh-15201854毫米波宽频四脊喇叭天线是一款高性价比的天线,适用于手机,基站,芯片,平板,笔记本电脑在18-54ghz频段范围内的在实验室和产线场景的耦合测试 (ota);该天线在垂直和水平极化端口上提供1.85mm或2.4mm内螺纹同轴接口。

机械规格:

尺寸22.6(w)*22.6(l)*47.4(h)mm
口径尺寸20.5*20.5mm
极化数双极化
接口2.4 or 1.85  母头   * 2
材质copper
重量62g



电气规格:

参数性能
频段18 ghz ~ 54ghz
阻抗50 欧姆
驻波比1.5典型值;2最大
端口隔离30典型值;25最小
交叉极化隔离30典型值;20最小
增益15dbi 典型值
3db带宽41.1~22.2
天线类型四脊喇叭天线
